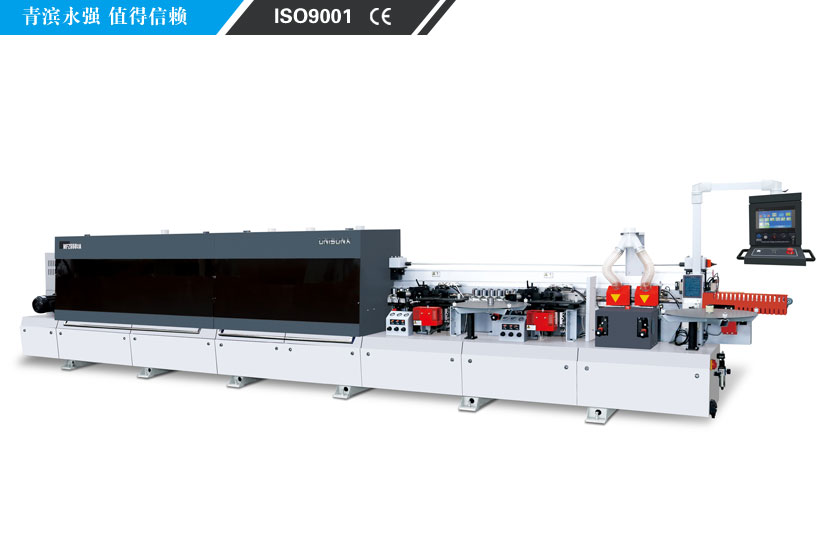

設備特點:
最窄可齊頭仿形封邊 4cm 寬板材!
壓輪式重型封邊機,長達 10 米,重接近 5 噸
雙膠鍋涂膠系統,方便封邊各種定制顏色
做高端全屋定制和門板的通用選擇
功能齊全強大,氣動調節,柔性封邊
設備功能:
預銑裝置、雙涂膠壓貼裝置、自動上膠裝置、電烤燈預熱裝置、前后 齊頭裝置、雙氣動精修裝置、仿形單元、雙氣動刮邊裝置、平刮單元、斷絲裝置、 清洗裝置、雙電動傳動拋光、隔音棉裝置
技術參數:
總功率 |
26.7KW |
外形尺寸 |
10000×2120×2000mm |
進給速度 |
15-25m/min |
板料厚度 |
10-60mm |
封邊帶厚度 |
0.4-3mm |
板料寬度 |
≥40mm |
工作氣壓 |
7kg |
重量 |
4010kg |
窄邊送料裝置: 針對窄邊進行端頭封邊時,使用本裝置,提高封邊的效率和準確性??梢造`活拆卸,方便使用。

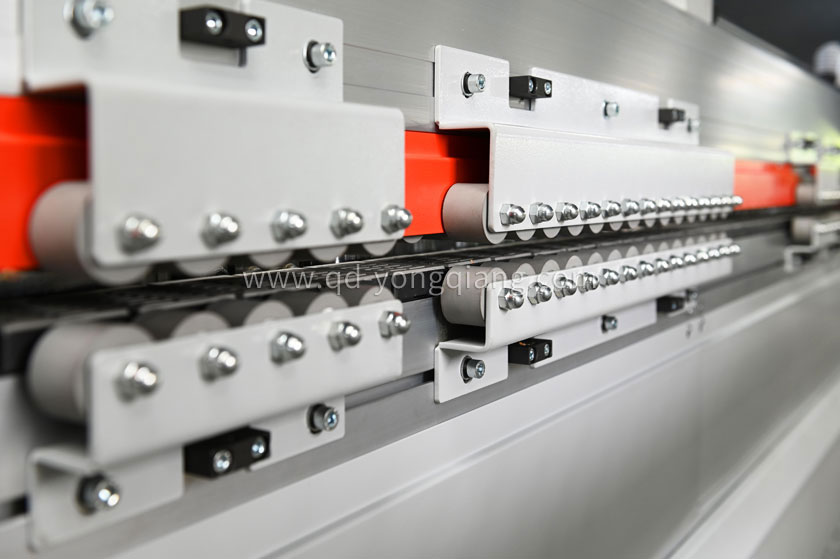

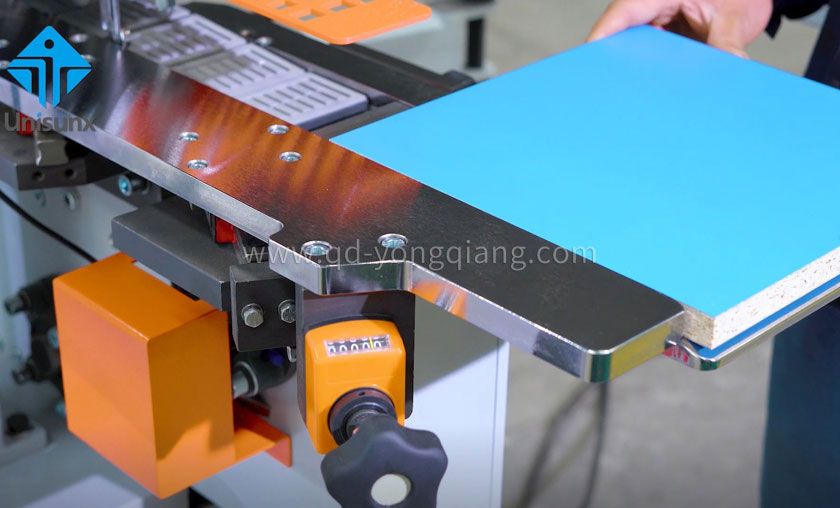

進料導向裝置:采用導軌導向,精度更高,調整方便快捷,數字顯示,相對燕尾結構更加穩定

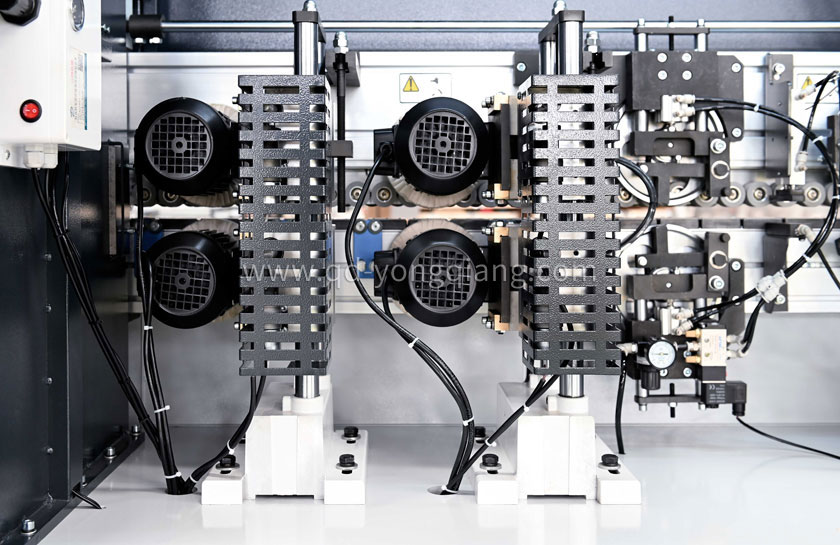

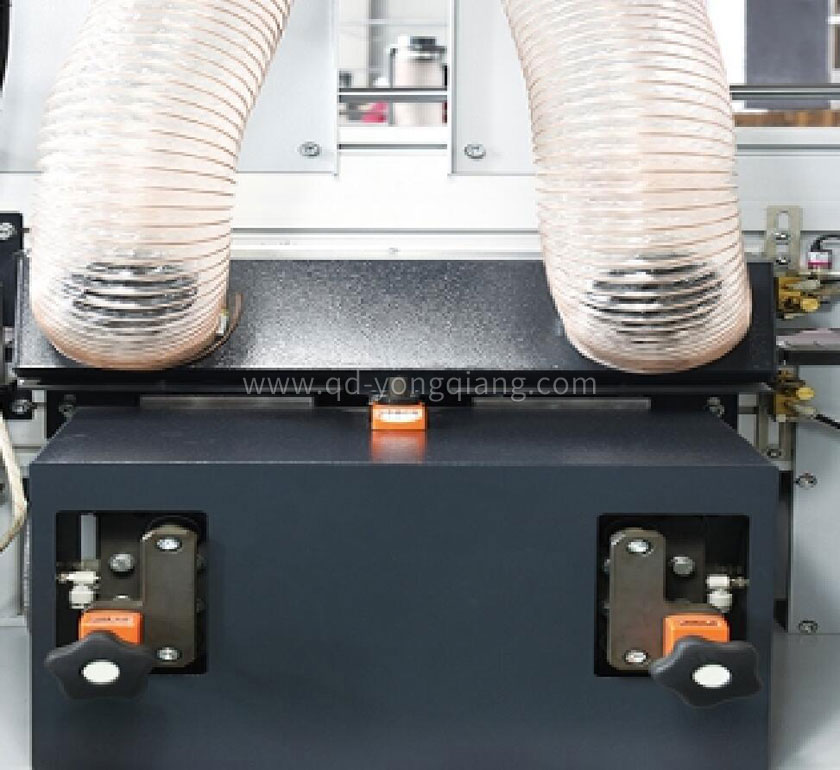

預銑系統:兩臺馬達, 用于涂膠前的工件精修齊邊,送料導板調節預銑量的大小,標配德國品牌金剛石預銑刀獨立的吸塵罩,將板式工件在壓膜前進行修正,采用雙銑刀對裁板鋸加工后引起的波紋痕跡,以達到更好的封邊效果,銑刀馬達將通過壓力氣缸完成。

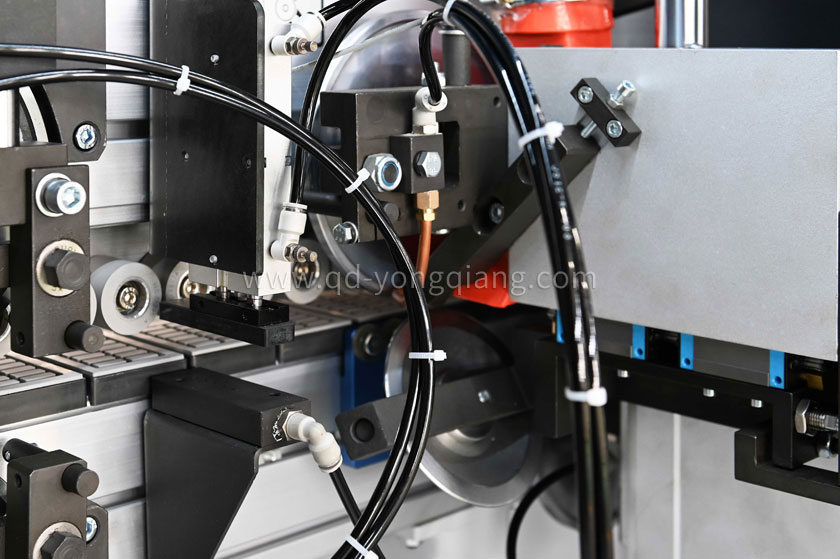

涂膠壓貼

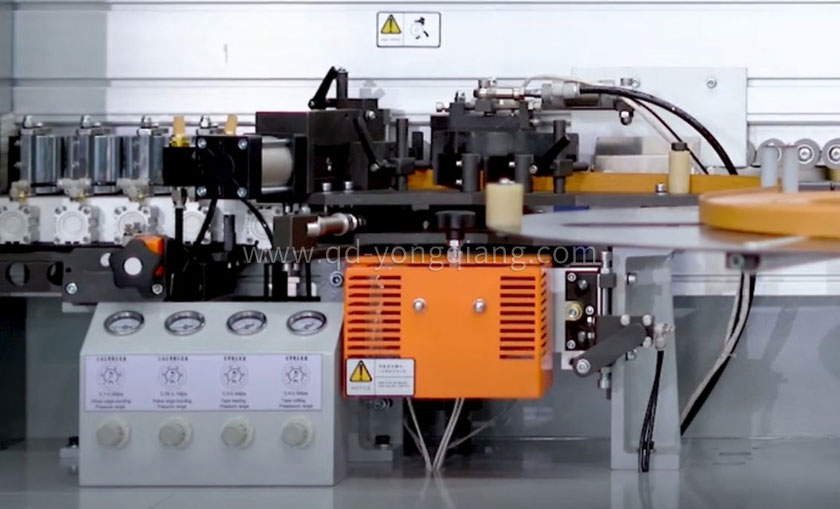

涂膠系統 1:上膠鍋+快速溶膠,可以對接 EVA/PUR,輕松切換,標配 7 壓輪壓貼裝置
膠盒
涂膠系統 2:用于在工件邊上涂抹釉熔膠,通過特殊的機構使封邊板材和封邊材料涂膠均勻,保證粘合力更加牢固,五輪壓貼,標配刮膠片。

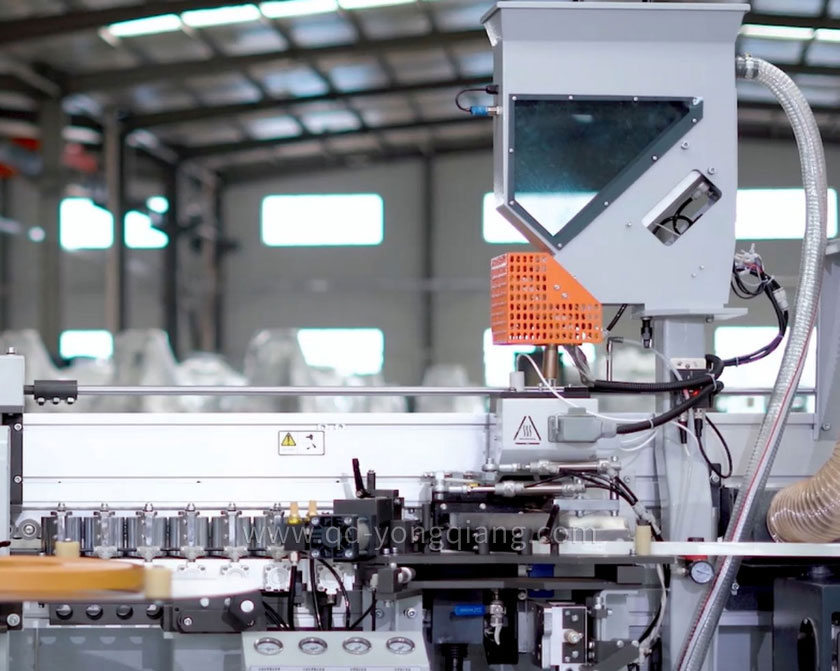

自動上膠功能:當膠盒里膠粒缺少時,可以自動 吸膠粒進入膠盒,減少人工操作,避免人工操作造成不必要的浪費和高溫危險。
齊頭系統:精密直線導軌結構,可切端頭最小 4cm 的板材,兩臺0.37kw的馬達 , 頻率200hz,轉速:12000rpm.配備馬達手動旋轉裝置,用于調整角度,用于切除前端和后端壓膜超出部分的切割組件,采用靠模自動跟蹤和高頻電極快速切削等機構,保證切斷面平整光滑。

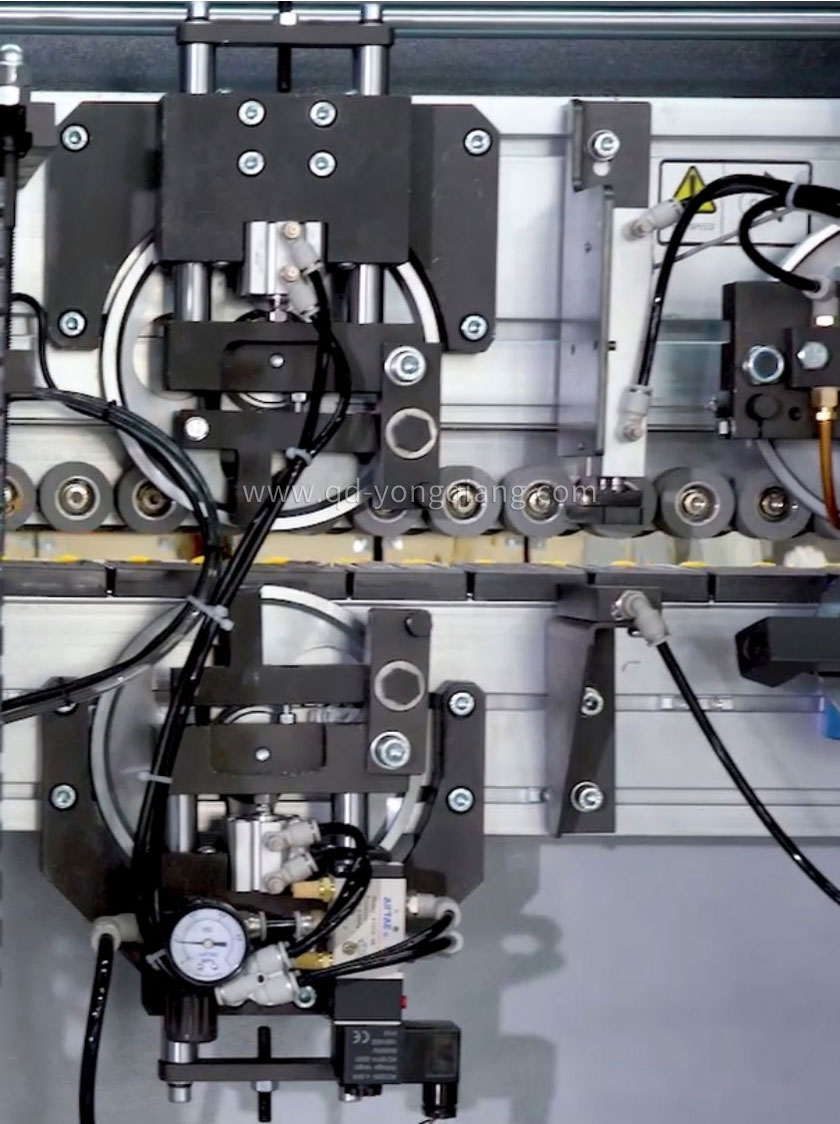

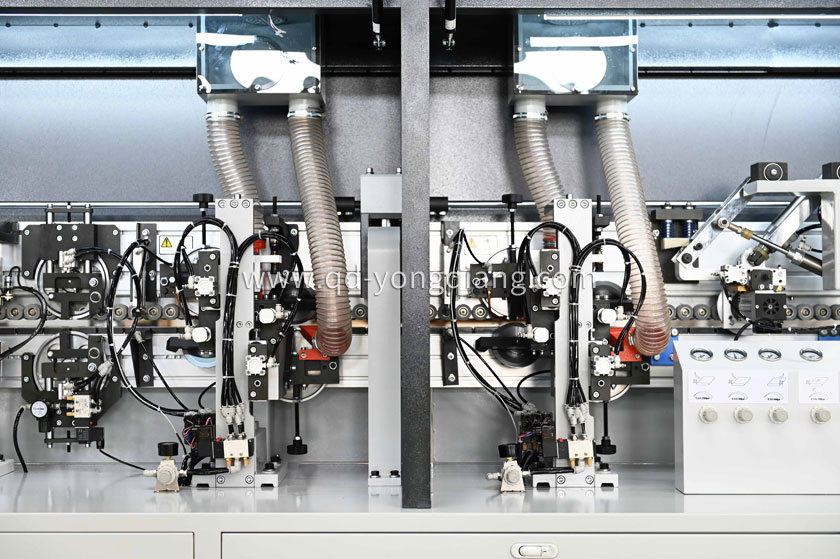

氣動雙精修系統:根據封邊帶厚薄自動切換,用于修去加工板材封邊條上下多余部分封邊材料,保證修邊的板材上下部分的平整光滑。

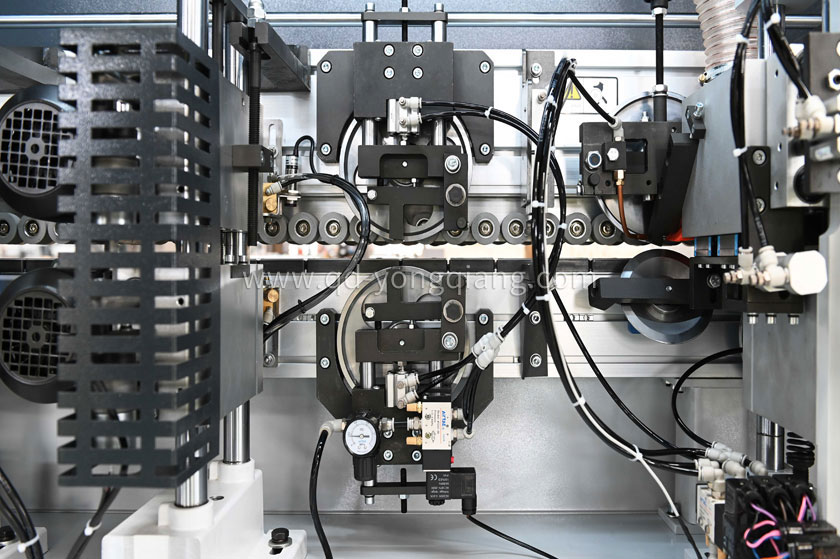

仿型跟蹤系統組件:可修兩側圓角。雙馬達修角仿形, 每個馬達功率0.3kw , 頻 率 200hz , 轉 速12000rpm。 平面連桿機構。兩把仿形銑刀。使板的端面更加光滑美觀

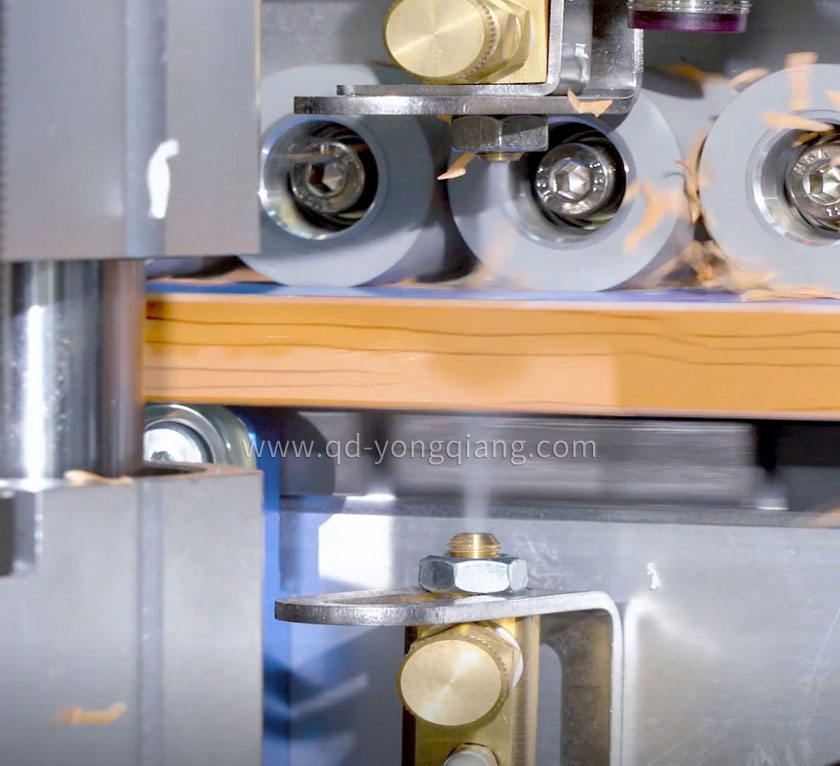

雙氣動刮邊系統:除去預切的PVC 壓膜上的銑切痕跡,消除由于修邊非直線運動的切削過程所引起的波紋痕跡,氣動控制,自動調節。
刮邊后斷絲功能:刮邊后自動斷絲,避免絲狀的 PVC 纏繞,影響封邊效果,提高封邊后板材的整潔度,氣動控制。
平刮單元:去除殘留的膠水,使板材表面更加 美觀,進一步優化修邊效果,根據板材厚度自動調節。
清洗裝置:清除分離劑及殘余膠水,保證板面 清潔。
兩組電動擺動式拋光:電動傳動拋光擺動,效果更加穩定高效,兩組拋光效果更好,可以勝任不能顏色的拋光工作。
輔助加熱系統:電烤燈自動開啟關閉,自動加熱板材端面,確保貼邊效果,提高寒冷環境下的封邊效果。

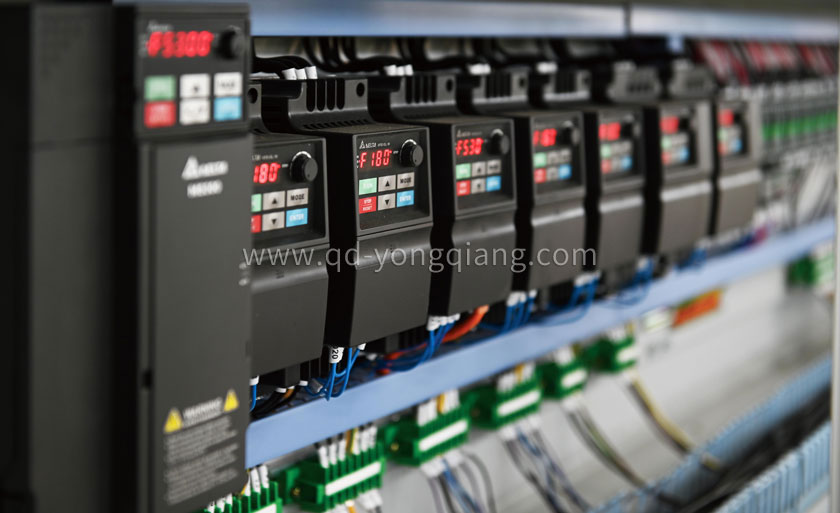

電器設備:輸入電壓 3~380v,50hz,帶馬達制動功能的獨立變頻器控制,相序保護裝置,所有設備電器符合國家相關標準標配Delta變頻器,標配一線國際品牌低壓電器。

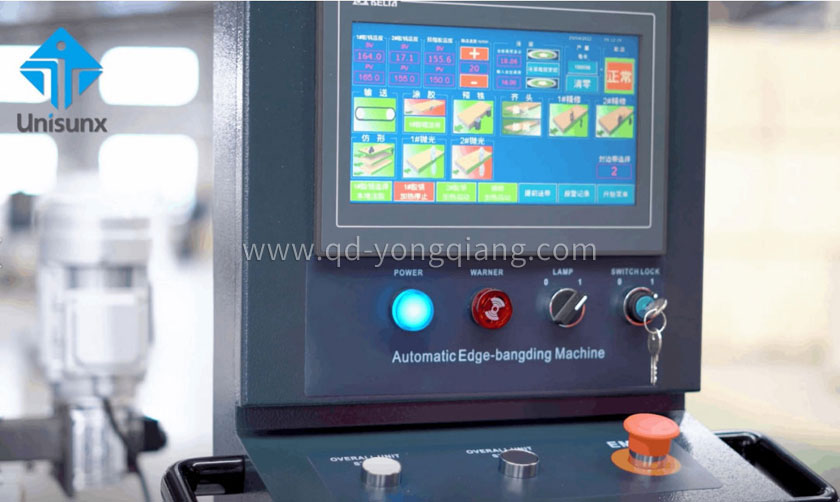

控制系統:PLC 總體設備控制,10 寸工業觸摸屏顯示,一鍵啟動、節能環保,各種安全防 護提醒,自動計數封邊長度以及工作時間,人體工程學設計。

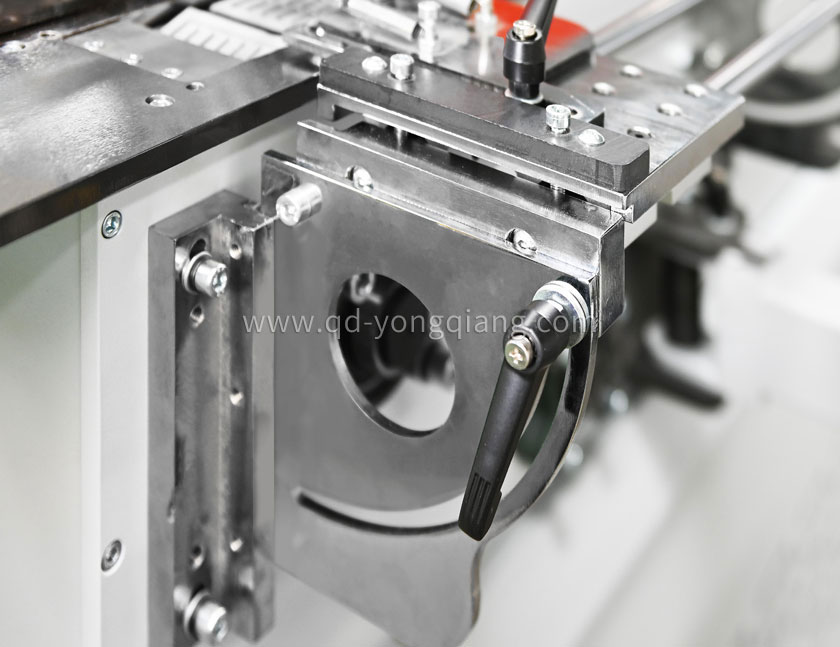

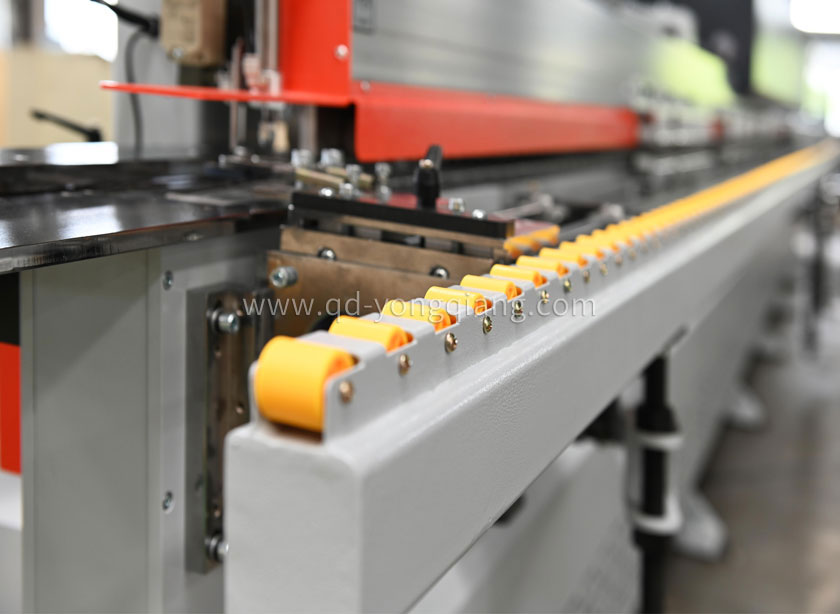

輔助托料架
窄板送料壓輪

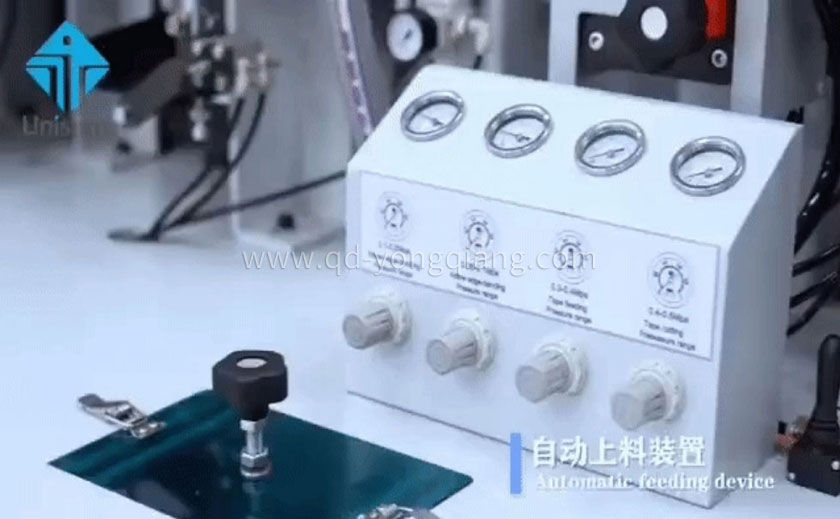

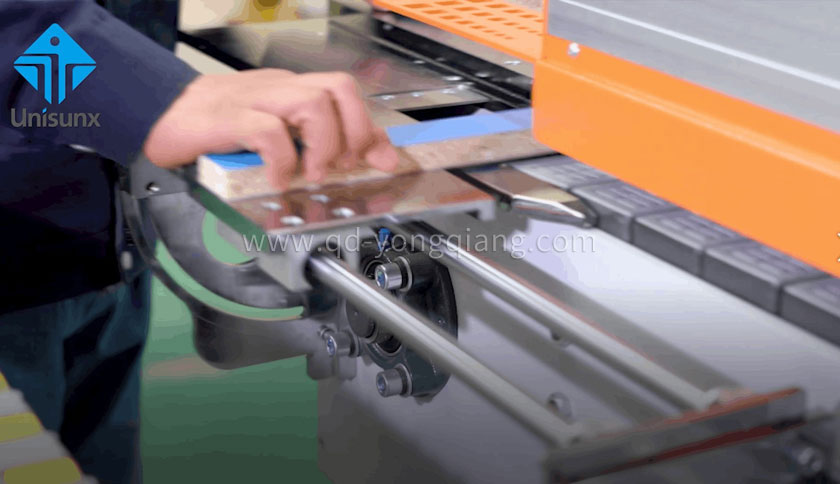

窄板送料

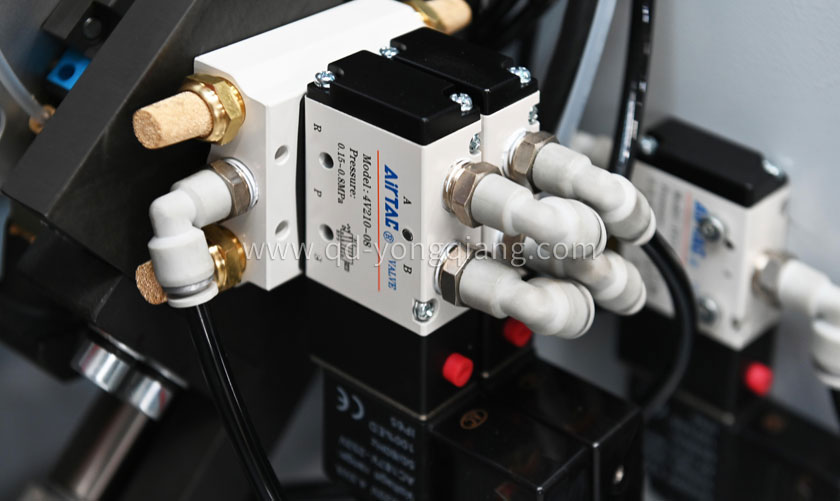

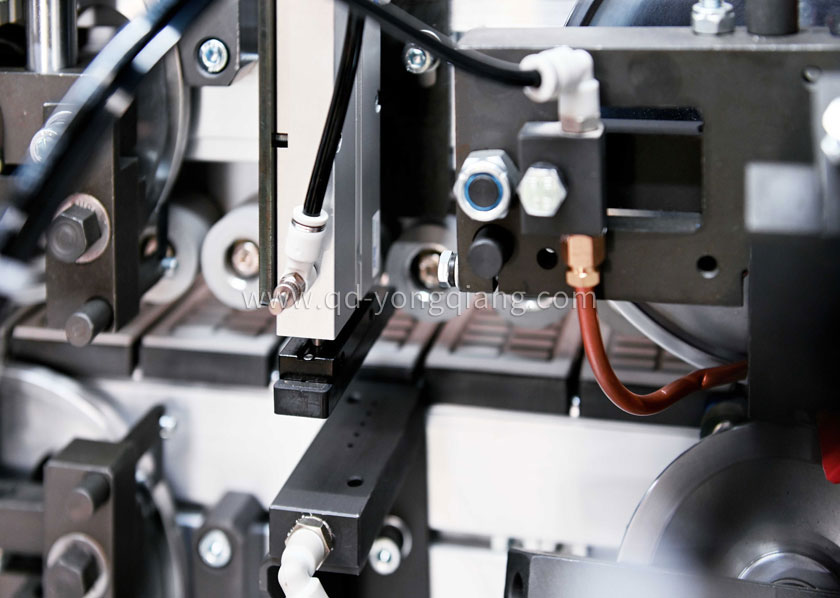

電磁閥

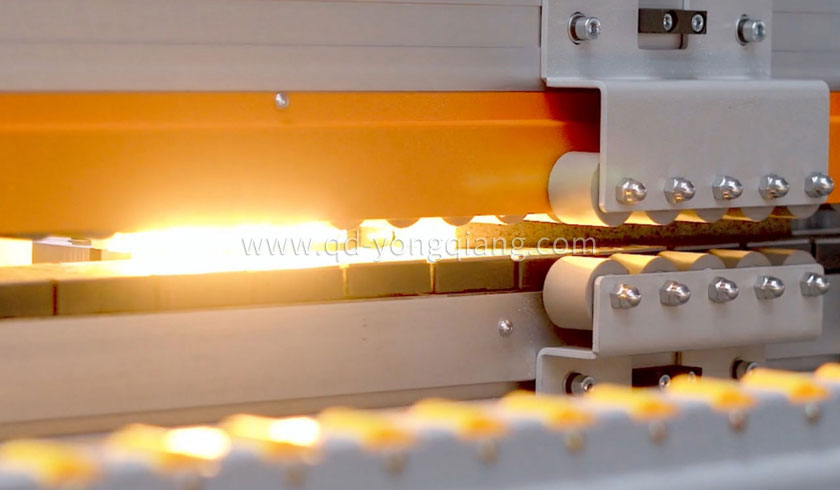

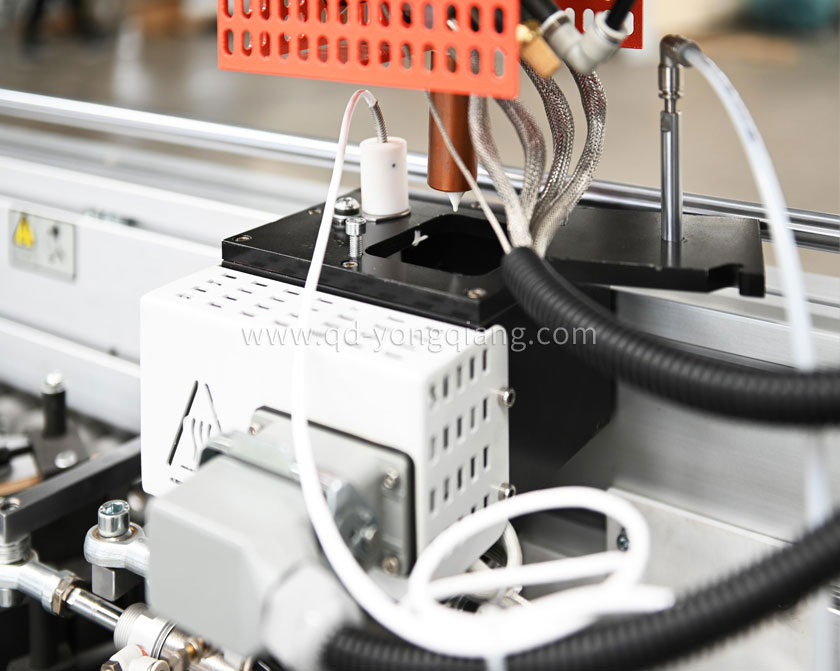

電鎢燈

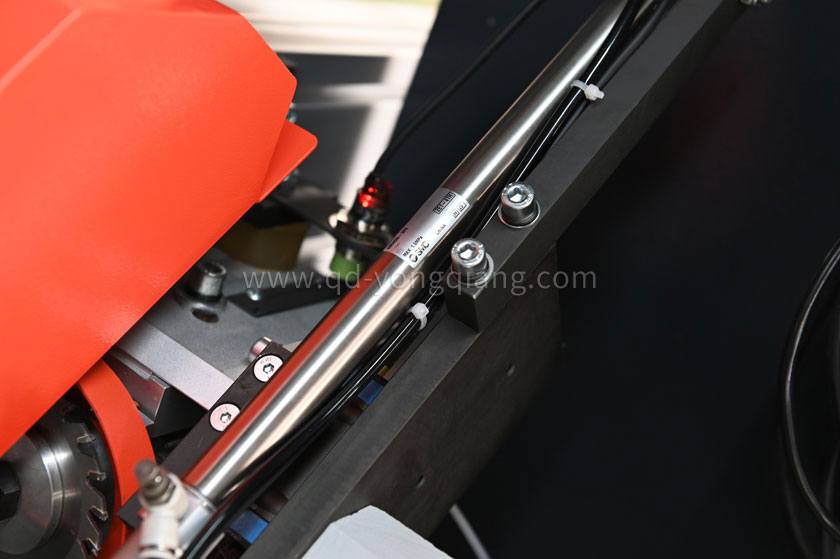

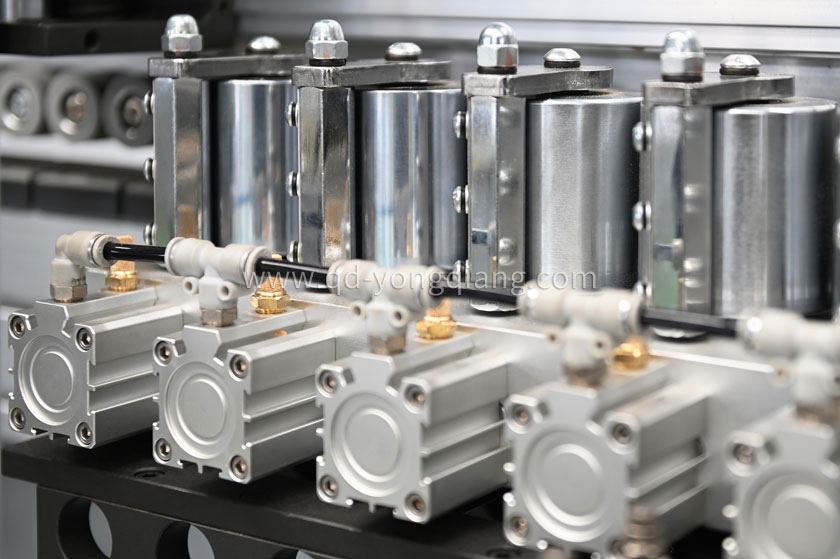

氣缸

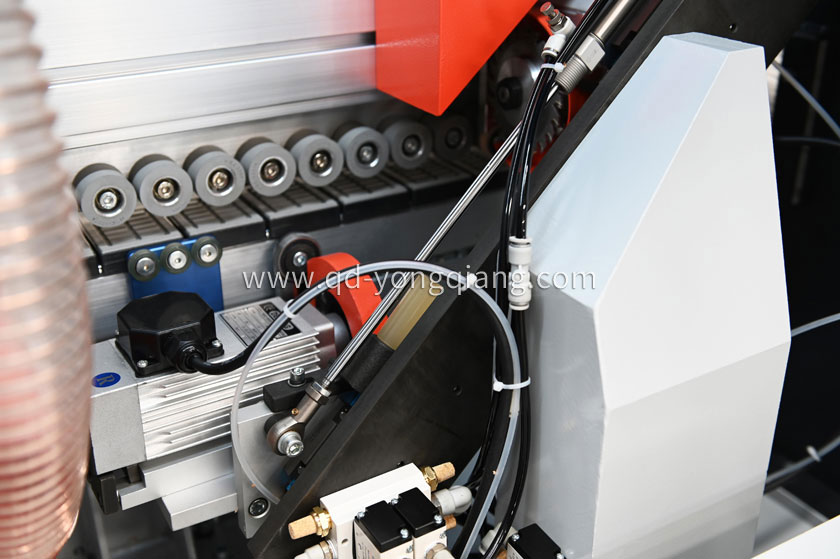

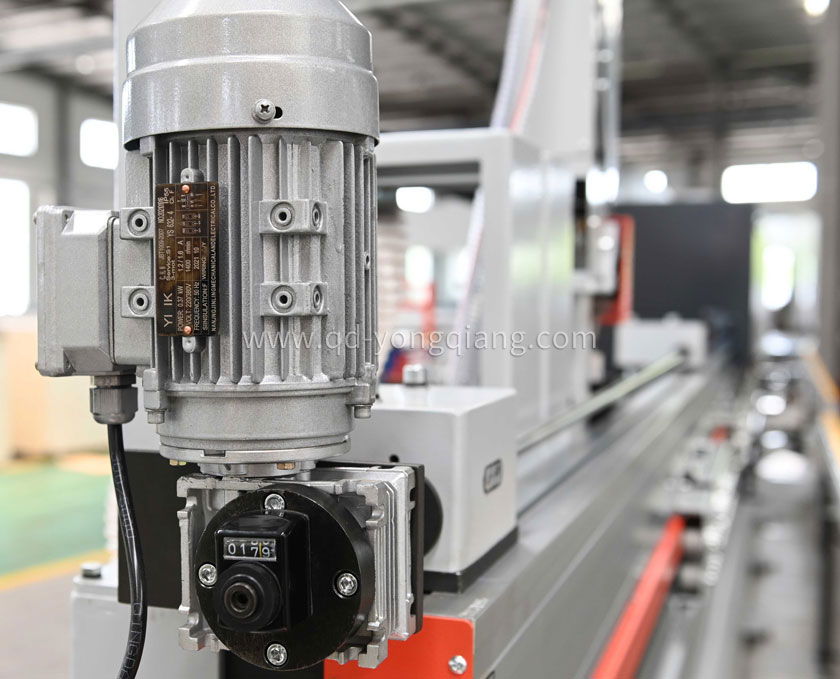

升降電機

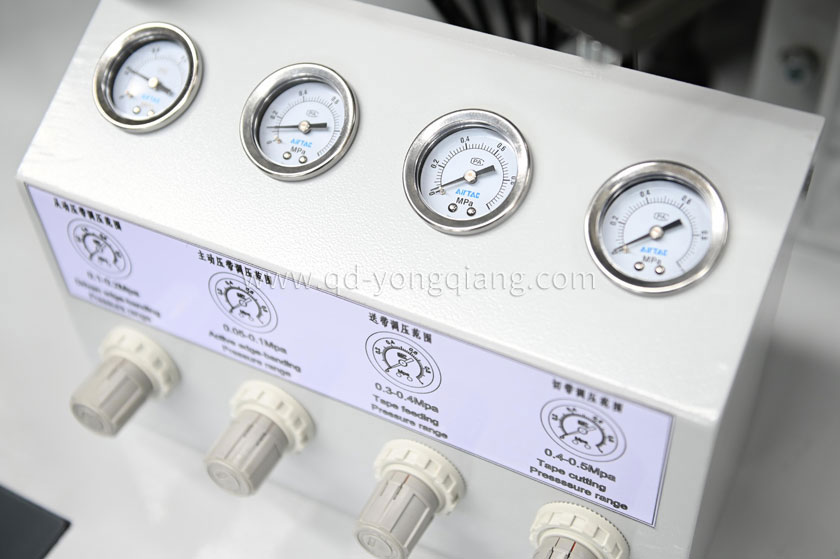

氣壓表
