設備特點:

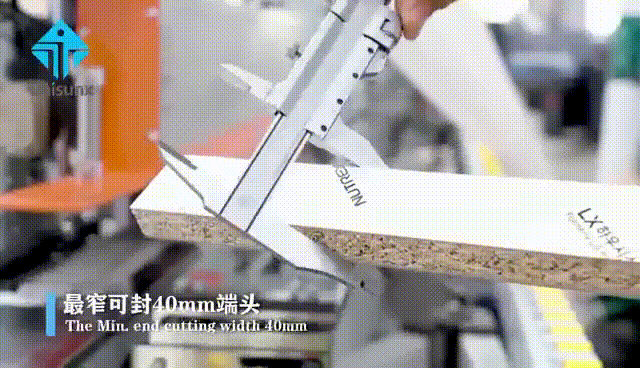

1、可封邊4cm窄板端頭
2、壓輪式重型封邊機,長達10米,重接近5噸
3、雙膠鍋涂膠系統,方便封邊各種定制顏色
4、做高端全屋定制和門板的通用選擇
5、功能齊全強大,氣動調節,柔性封邊!
設備功能:
預銑裝置、雙涂膠壓貼系統(一號膠鍋為PUR膠鍋)、自動上膠裝置、電烤燈預熱裝置、前后齊頭裝置、雙氣動精修裝置、仿形單元、雙氣動刮邊裝置、平刮單元、斷絲裝置、清洗裝置、雙電動傳動拋光、隔音棉裝置等。
技術參數:
外形尺寸 |
10000×2120×2000mm |
進給速度 |
7-25m/min |
板料厚度 |
10-60mm |
封邊帶厚度 |
0.4-3mm |
板料寬度 |
≥40mm |
工作氣壓 |
7kg |
重量 |
4560kg |
1、機身特點: :重型機身框架,安裝表面經過精銑加工,多點式壓梁升降機構,新增多組加強立柱。

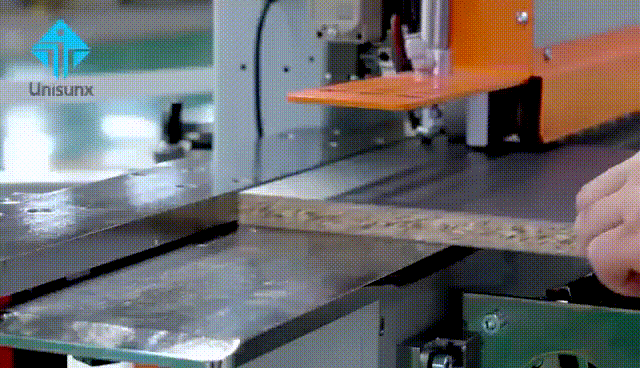

2、窄邊送料裝置:針對窄邊進行端頭封邊時,使用本裝置,提高封邊的效率和準確性。可以靈活拆卸,方便使用。
3、進料導向裝置:采用導軌導向,精度更高,調整方便快捷,數字顯示,相對燕尾結構更加穩定。
4、預銑系統:兩臺馬達,用于涂膠前的工件精修齊邊。送料導板調節預銑量的大小,標配德國品牌金剛石預銑刀,獨立的吸塵罩,將板式工件在壓膜前進行修正。采用雙銑刀對裁板鋸加工后引起的波紋痕跡,以達到更好的封邊效果,銑刀馬達將通過壓力氣缸完成。

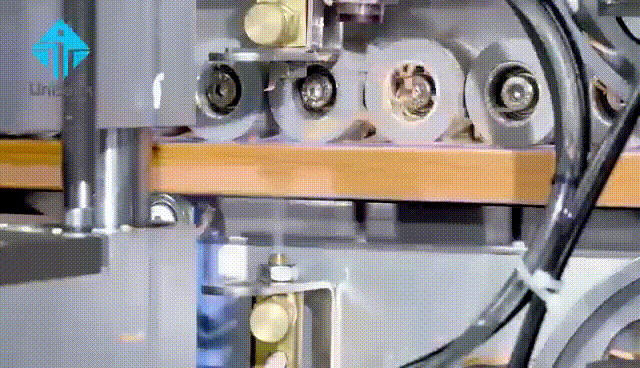

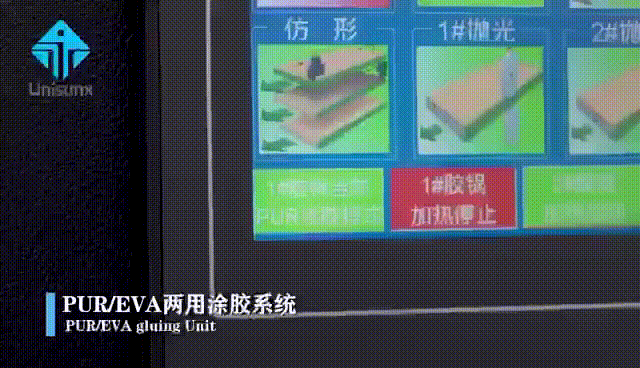

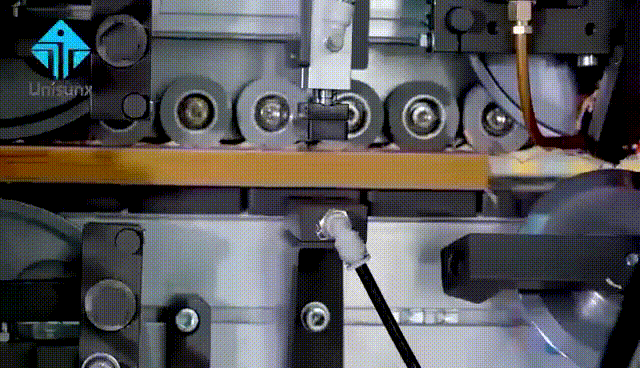

5、雙涂膠壓貼系統:一號膠鍋為PUR膠鍋,上膠鍋+快速溶膠,可以對接 EVA,輕松切換, 標配7壓輪壓貼裝置;二號膠鍋用于在工件邊上涂抹釉熔膠,通過特殊的機構使封邊板材和封邊材料涂膠均勻,保證粘合力更加牢固,五輪壓貼,標配刮膠片。

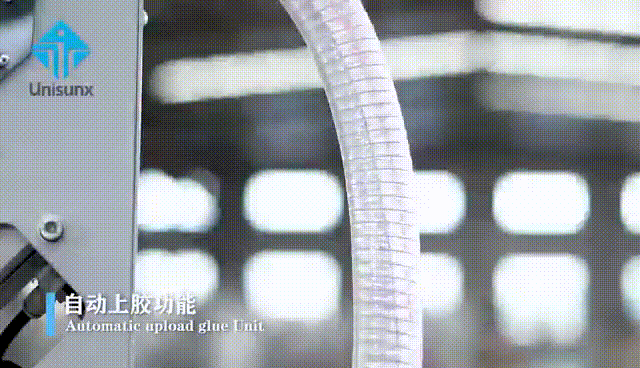

6、自動上膠功能:當膠盒里膠粒缺少時,可以自動吸膠粒進入膠盒。減少人工操作,避免人工操作造成不必要的浪費和高溫危險。
7、齊頭系統:精密直線導軌結構,可切端頭最小4cm的板材。兩臺0.37kw的馬達,頻率200hz,轉速:12000rpm。配備馬達手動旋轉裝置,用于調整角度,用于切除前端和后端壓膜超出部分的切割組件。用靠模自動跟蹤和高頻電極快速切削等機構,保證切斷面平整光滑。
8、氣動雙精修系統:根據封邊帶厚薄自動切換,用于修去加工板材封邊條上下多余部分封邊材料,保證修邊的板材上下部分的平整光滑。

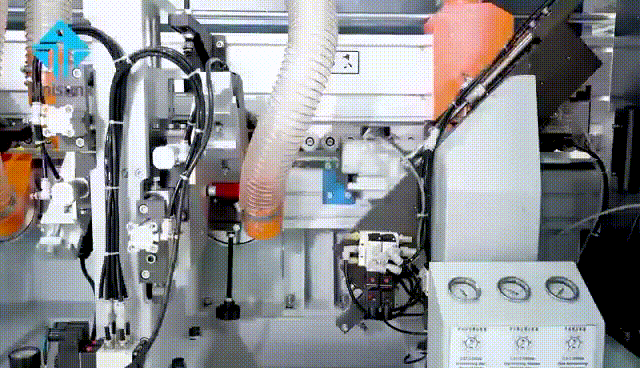

9、仿型跟蹤系統組件:UNISUNX 專利技術,高精度仿形保證加工成品效果;可修兩側圓角,雙馬達修角仿形,每個馬達功率0.3kw,頻率200hz,轉速12000rpm;平面連桿機構,兩把仿形銑刀,使板的端面更加光滑美觀;還可跟蹤修邊,根據需求修出不同形狀的邊。
10、雙氣動刮邊系統:除去預切的PVC壓膜上的銑切痕跡,消除由于修邊非直線運動的切削過程所引起的波紋痕跡,氣動控制,自動調節。
11、刮邊后斷絲功能:刮邊后自動斷絲,避免絲狀的PVC纏繞,影響封邊效果,提高封邊后板材的整潔度,氣動控制。
12、平刮單元:去除殘留的膠水,使板材表面更加美觀。進一步優化修邊效果,根據板材厚度自動調節。
13、清洗裝置:清除分離劑及殘余膠水,保證板面清潔。

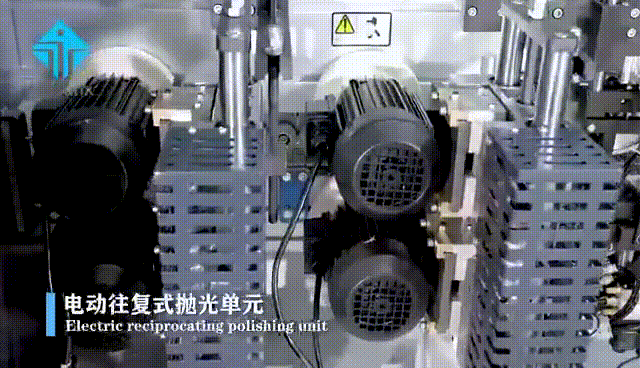

14、兩組電動擺動式拋光:電動傳動拋光擺動,效果更加穩定高效。兩組拋光效果更好,可以勝任不同顏色的拋光工作。

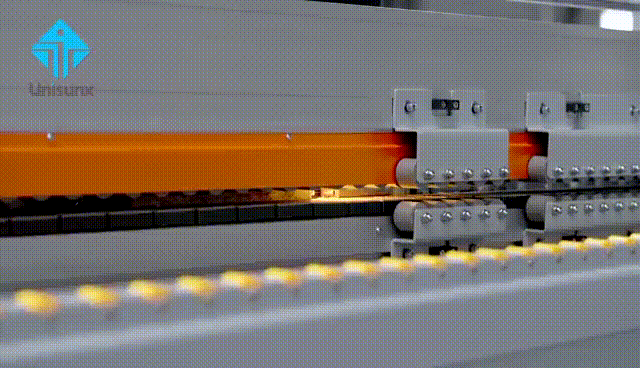

15、輔助加熱系統:電烤燈自動開啟關閉,自動加熱板材端面,確保貼邊效果,提高寒冷環境下的封邊效果。

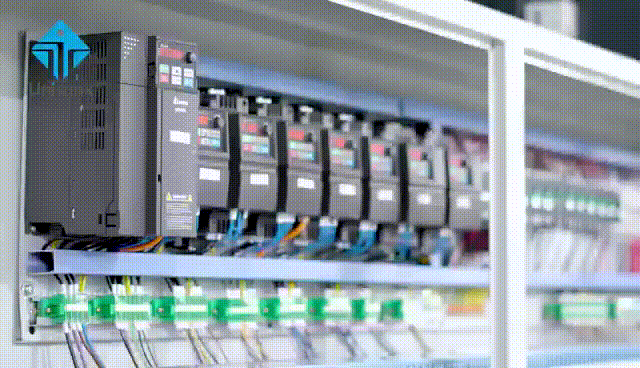

16、電器設備:輸入電壓3~380v,50hz。帶馬達制動功能的獨立變頻器控制,相序保護裝置。所有設備電器符合國家相關標準,標配Delta 變頻器,標配一線國際品牌低壓電器。

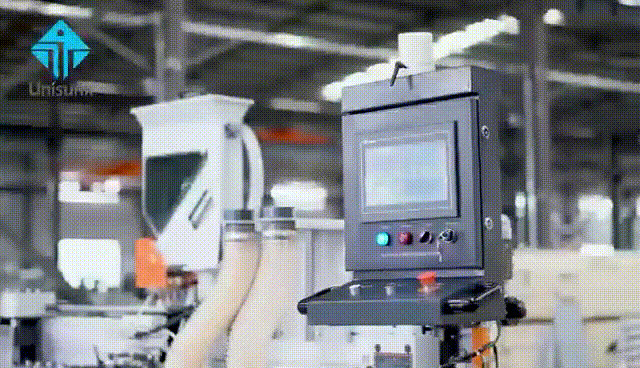

17、控制系統:PLC總體設備控制,10寸工業觸摸屏顯示。一鍵啟動、節能環保,各種安全防護提醒。自動計數封邊長度以及工作時間,人體工程學。
18、隔音棉裝置:阻隔聲音,使設備運作時的聲音被過濾傳播。
配置清單
項目名稱 |
配置 |
機身結構 |
重型機身(Max.18mm厚度),采用船腔體結構設計。經過嚴格悶火、拋丸,震蕩時效處理,進口德國臺灣等加工中心加工,精度和穩定性高,居國內領先水平 |
低壓電器元件 |
施耐德/LS |
變頻器 |
全部臺灣臺達Delta |
觸摸屏 |
臺灣臺達Delta |
高速電機 |
Dezmag/Unisunx |
PLC |
臺灣臺達Delta |
氣缸等氣動原件 |
全部日本SMC和臺灣亞德客Airtec |
減速電機 |
采用臺灣制造臺邦牌,使用壽命高,功率大 |
軸承 |
采用德國SKF品牌,壽命長、精度高。 |
預銑刀具 |
德國LEUCO |
齊頭鋸片 |
德國LEUCO |
修邊刀 |
定向排屑定制版合金刀具 |
氣壓保護單元 |
全系標配保壓裝置確保氣壓的波動不影響設備穩定性 |
分離清洗單元 |
帶預銑和跟蹤單元的機型標配 |
