技術參數

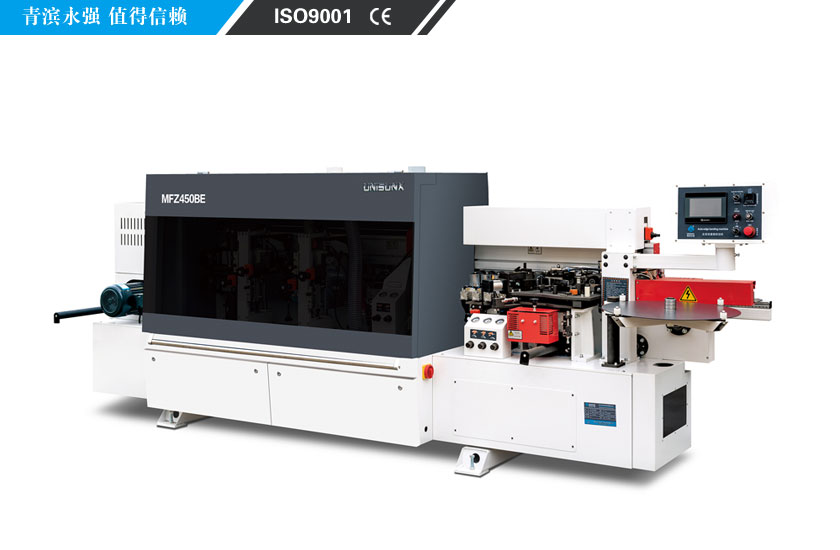

型號 | MFZ450BE |
總功率 | 8.95kw |
外形尺寸 | 4320×1100×1600mm |
進給速度 | 15-23m/min |
板料厚度 | 10-60mm |
封邊帶厚度 | 0.4-3mm |
板料寬度 | ≥50mm |
工作氣壓 | 6kg |
重量 | 1700kg |
拋光組件對塑料壓膜進行打磨并清除工件上的溶膠殘余,拋光裝置是用棉質拋光輪清理加工好的板材,通過拋光使封邊端面更光滑,用于工件上表面的拋光組件固定在上側,不必設置工件厚度,用于工件下表面的拋光組件在下側,馬達的轉動方向和工件運行方向相反。
刮邊系統用于除去預切的PVC壓膜上的銑切痕跡,刮邊裝置用于消除由于修邊非直線運動的切削過程所引起的波紋痕跡,使邊材上下部分更加光滑整潔,刮邊機構工作時所削下來的封邊帶碎片應薄到靠空氣噴嘴吹走的程度才是正常的。
精修系統用于上端和下端的精修組件,粗、精修裝置用于修去加工板材封邊帶上下部分多余的封邊材料,采用靠模自動跟蹤和高頻高速電機等結構,保證修邊的板材上下部分的平整光滑,本系統由一次修邊和二次修邊兩部分組成,一次修邊為平刀刃,二次修刀為圓弧刀。
齊頭系統用于切除前端和后端壓膜超出部分的切割組件,齊頭裝置通過精密的直線導軌運動,采用靠模自動跟蹤和高頻電極快速切削等機構,保證切斷面平整光滑。切割組件用于壓膜超高部分的鋸切。通過旋轉使得邊棱是直角或者斜角,兩種方式均通過刮邊完成。切割組件由兩個互不關聯的切割單位組成。

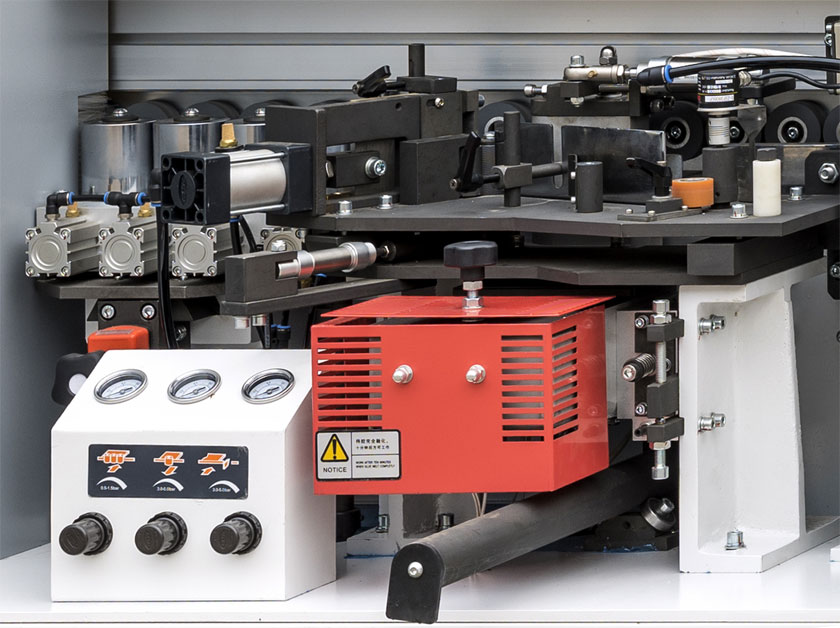

涂膠系統用于在工件邊上涂抹釉熔膠,涂膠封邊裝置通過特殊的機構使封邊板材和封邊材料涂膠均勻,保證粘合力更加牢固,熔膠溶氣將填充釉膠合劑,熔膠將在熔膠容器中被熔化,旋轉涂膠軸將熱釉膠合劑輸送到工件上,定量裝置控制供給量,調整涂膠軸與工件之間的距離。
