技術參數

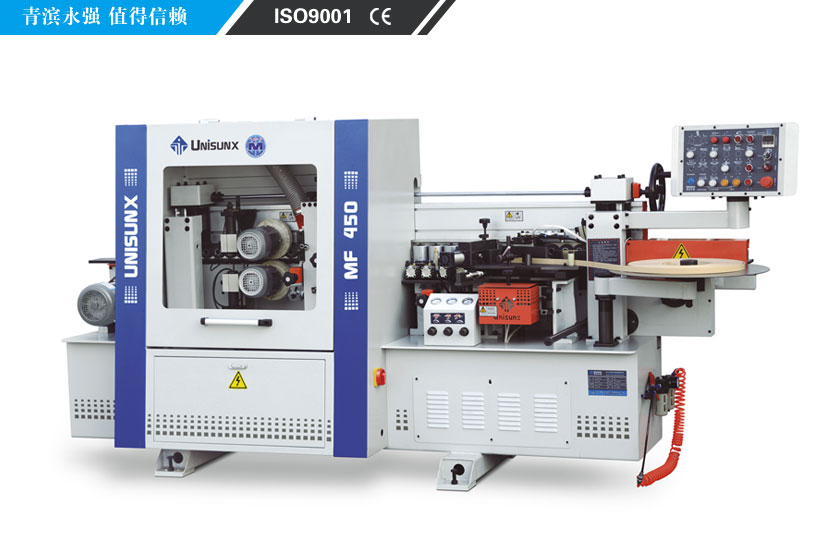

型號 | MF450 |
總功率 | 8.2kw |
外形尺寸 | 3040×850×1525mm |
進給速度 | 10.5m/min(調整可選配置) |
板材厚度 | 10-60mm |
封邊帶厚度 | 0.4-3mm |
板材寬度 | ≥80mm |
工作氣壓 | 6kg |
重量 | 1080kg |
配置表
預銑 | / |
涂膠 | ● |
前后齊頭 | / |
粗修 | / |
精修 | ● |
仿形跟蹤 | / |
刮邊 | / |
拋光 | ● |
開槽 | / |

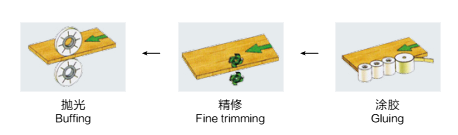

拋光組件對塑料壓膜進行打磨并清除工件上的溶膠殘余,拋光裝置是用棉質拋光輪清理加工好的板材,通過拋光使封邊端面更光滑,用于工件上表面的拋光組件固定在上側,不必設置工件厚度,用于工件下表面的拋光組件在下側,馬達的轉動方向和工件運行方向相反。
精修系統(tǒng)用于上端和下端的精修組件,粗、精修裝置用于修去加工板材封邊帶上下部分多余的封邊材料,采用靠模自動跟蹤和高頻高速電機等結構,保證修邊的板材上下部分的平整光滑,本系統(tǒng)由一次修邊和二次修邊兩部分組成,一次修邊為平刀刃,二次修刀為圓弧刀。
涂膠系統(tǒng)用于在工件邊上涂抹釉熔膠,涂膠封邊裝置通過特殊的機構使封邊板材和封邊材料涂膠均勻,保證粘合力更加牢固,熔膠溶氣將填充釉膠合劑,熔膠將在熔膠容器中被熔化,旋轉涂膠軸將熱釉膠合劑輸送到工件上,定量裝置控制供給量,調整涂膠軸與工件之間的距離。
