設備特點

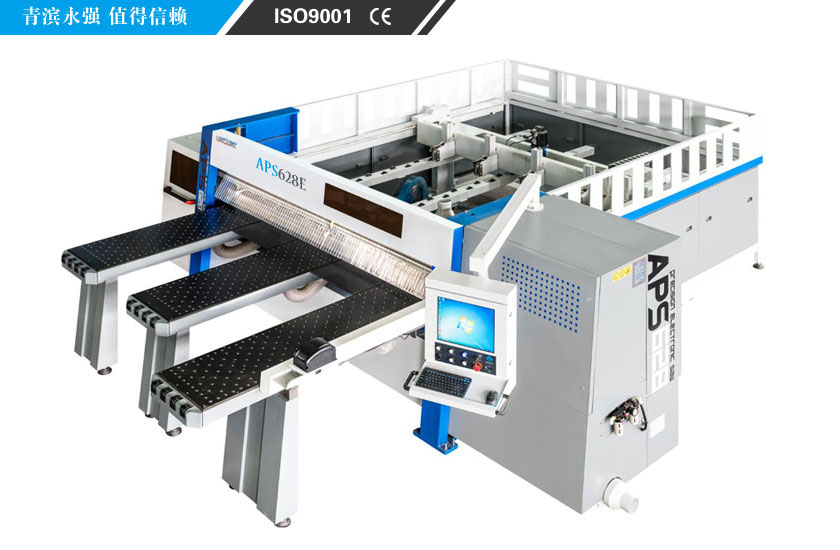

UNISUNX APS628E電子開料鋸,是引進德國先進技術,國內自主研發的高速重型電子開料鋸,其技術性能居國內較高水平。
APS628E電子開料鋸設計用于板式家具生產企業大批量裁板作業用。
APS628E電子開料鋸對需要裁板的尺寸進行預編程,就可以由程控推板器及其機械手定位夾緊,實現板材自動送料,自動鋸切。板材縱向鋸切完畢后,只需按照程序要求,將切割好的板材調轉90度,送入程控推板器機械手定位夾緊,進行橫向鋸切,就可以完成合格尺寸的板材鋸切。
APS628E電子開料鋸由主機體、上壓梁、鋸切防塵簾、左右機箱、氣浮工作臺、程控推板器、鋸車、后拖板滾輪滑臺、電氣箱、電氣操控箱、護欄組成。在機體右后方設有電氣箱。電氣操控箱采用旋臂吊架結構,安裝在電氣箱頂端右后角處,不僅接線方便,還可以從機器前面旋轉180°到電氣箱。在右下機箱側面設有氣源進氣用SMC AW40-04-DNS1677過濾減壓閥組件。
1、打開電子開料鋸(APS628E)電腦控制畫面,編寫程序進行優化。優化完畢后啟動大鋸片和小鋸片,放好板材按下啟動鍵進行縱向鋸切。
2、縱向鋸切完畢后,按照程序要求,板材調轉90度,進行橫向鋸切。
3、多片小板:采用智能化側靠機構,保證每一次精準鋸切。
4、鋸切標簽的同步打印,標簽與板材的同步標記。
5、電子開料鋸工作中壓梁和鋸片的高度可以根據板材的厚度自動調整,節省時間,提高效率。
6、電子開料鋸大鋸片的更換過程:采用自主專利的快捷裝卸系統。
7、小鋸片的調節方式:電機自動調節,智能方便。
8、電子開料鋸的工作平臺:特制工作天經久耐用,保護板材表面免受劃傷。
9、采用進口鋼材合金制作的高性能鋸車,輕便穩定。
10、往復運動時采用進口高精度研磨齒條齒輪,傳動穩準,持久耐用。11、安全簾防護,并擁有智能檢測防壓手系統,使操作更加安全。
技術參數
最大加工尺寸 | 2900x2800x100 |
最快鋸切速度 | 105m/min |
最快送料速度 | 85m/min |
主鋸片外徑 | ∮380mm |
副鋸片外徑 | ∮200mm |
主鋸馬達功率 | 20HP |
副鋸馬達功率 | 3HP |
送料伺服馬達功率 | 3HP |
鋸車伺服馬達功率 | 1.5HP |
工作氣壓 | 5-7bar |
主鋸片轉速 | 4500rpm |
最小抽塵速度 | 28m3/s |
最低抽塵風量 | 55m3/s |
1、鋸車采用進口齒輪齒條方式,表面高精度研磨,傳動穩準,持久耐用;重型機架,經過失效處理經久不變形,機身穩定。
2、鋼珠式充氣浮珠工作臺,有效避免板面劃傷。
3、智能側靠機構,確保鋸切精準無誤。
4、懸吊式夾板機械手,調節方便,有效避免板面劃傷。
5、高清晰觸摸屏控制系統。
6、快捷鋸片裝卸系統。
