封邊設備通過觸摸屏實現自動控制
青島永強
封邊機采用進口LS公司生產的PLC、臺灣威綸通生產的TK6070ip/up觸摸屏來實現機器的自動控制與操作,該機操作起來直觀、方便。
機器上電后,打開電源開關鎖,電氣操作面板觸摸屏顯示主界面:歡迎使用青島永強全自動封邊機,然后自動進入“系統主菜單”界面。在開啟“電源開關鎖”時,也同時啟動了膠鍋加熱裝置,所以開機后必須先調整
好膠鍋加熱溫度。
如果您所需封邊的工件時圓形,請您在此輸入工件的直徑。如果您需要封邊的工件時異形或方形,請您輸入所需封邊帶的長度后,再按帶長確認鍵。

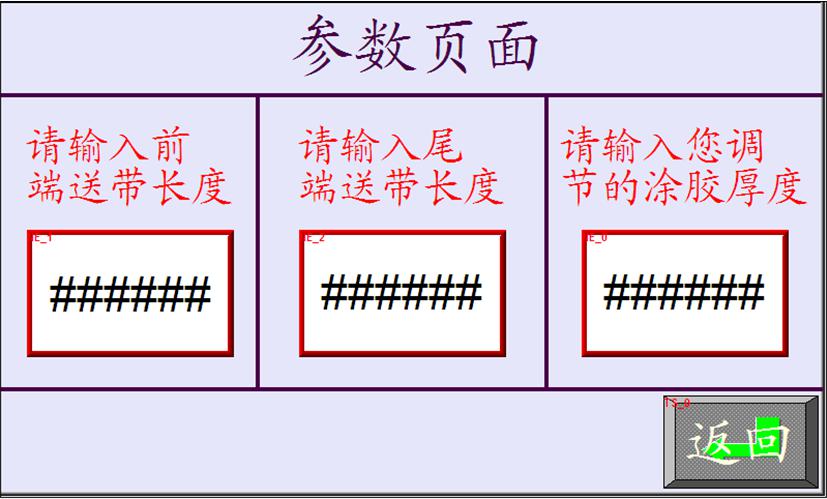

“參數頁面”界面中,觸摸“請輸入前端送帶長度”下面的數字輸入框,即可彈出“數字鍵盤小界面”。

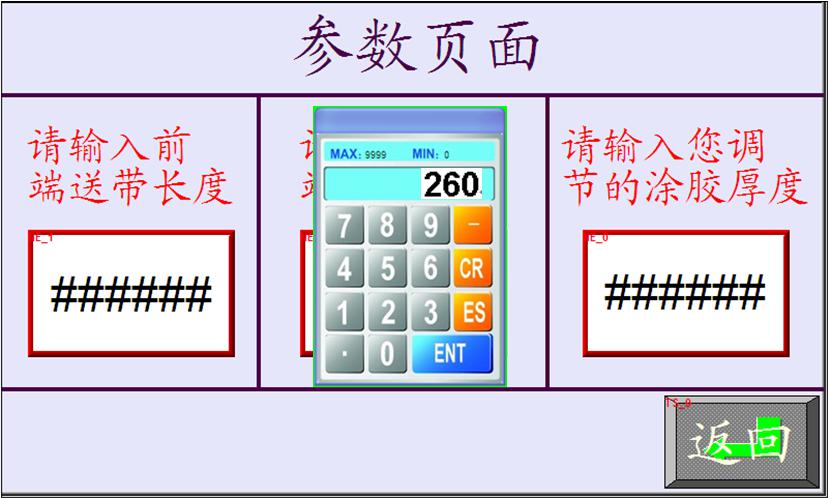

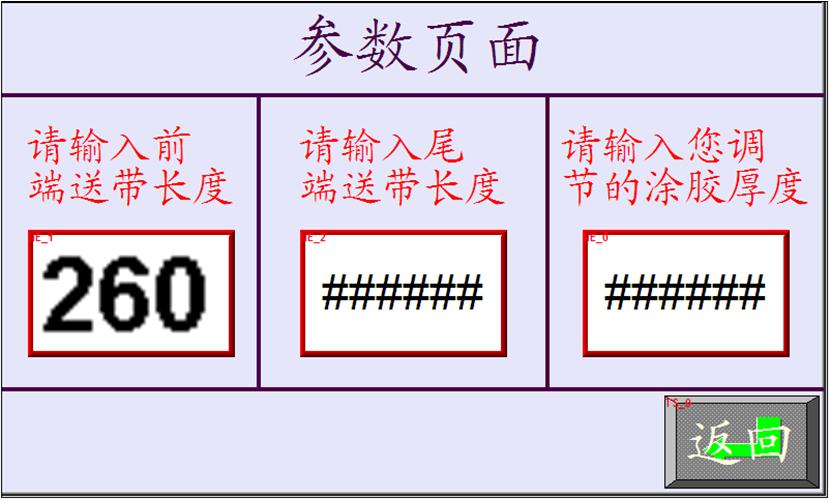

按數字鍵260確認(按ENT),“數字鍵盤小界面”即可消失在“參數頁面界面”, 260同時出現在“請輸入前端送帶長度”下面的數字輸入框中。如果數字輸入錯誤,按CR鍵即可清除,然后重新輸入260。“前端送帶長度260”是指封邊帶從切刀到封邊輥之間的距離。當踏動電動腳踏開關時,切刀退回,送帶機構自動將封邊帶送到封邊輥處,然后停止送帶等待封邊,此時送帶長度為260mm,此數字在機器出廠前已經設定好。如果用戶在使用過程中不適用,可以根據個人封邊習慣加大加小。
在“參數頁面界面”中觸摸“請輸入尾端送帶長度”下面的數字輸入框,即可彈出“數字鍵盤小界面”。

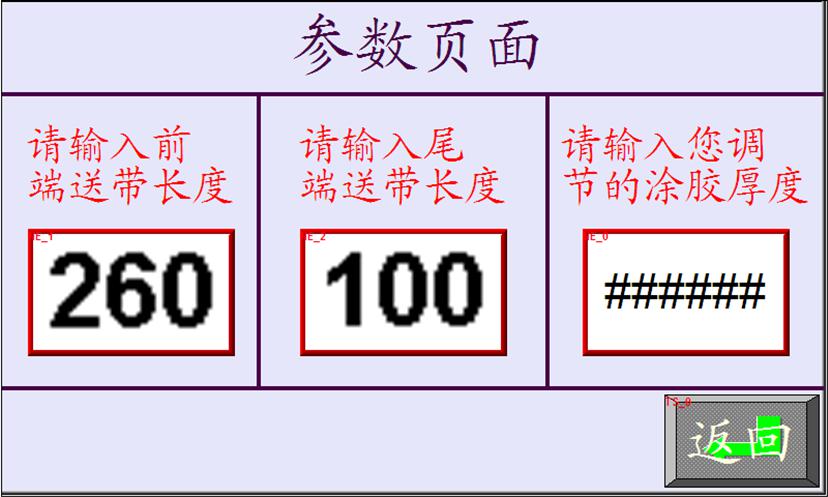

按數字鍵100確認(按ENT),“數字鍵盤小界面”即可消失在“參數頁面界面”, 100同時出現在“請輸入尾端送帶長度”下面的數字輸入框中。如果數字輸入錯誤,按CR鍵即可清除,然后重新輸入100?!拔捕怂蛶чL度100”是指封邊帶在切刀切斷之前100mm時,送帶機構工作送帶100mm長度。之前封邊帶的輸送是靠板材自動輸送滾輪和自動旋轉的封邊輥相互作用拖動封邊帶完成板材封邊工作。封邊帶在切斷之前100mm送帶機構工作主要是為了消除封邊帶總長度因拖拉造成的誤差,此數字在機器出廠前已經設定好。如果用戶在使用過程中不適用,可以根據個人封邊習慣重新輸入。
在“參數頁面界面”中觸摸“請輸入您調節的涂膠厚度”下面的數字輸入框,即可彈出“數字鍵盤小界面”。
按數字鍵2確認(按ENT),“數字鍵盤小界面”即可消失在“參數頁面界面”, 2同時出現在“請輸入您調節的涂膠厚度”下面的數字輸入框中。如果數字輸入錯誤,按CR鍵即可清除,然后重新輸入2,此數字在機器出廠前已經設定好。涂膠厚度的設定是為了封邊帶總長度加大加小的微調,操作者應根據封邊情況對其調節輸入。
在“系統主菜單”界面中觸摸“圓形工件數字輸入框”,即可彈出“數字鍵盤小界面”。按數字鍵150確認(按ENT), “數字鍵盤小界面”即可消失在“系統主菜單”界面,直徑 150出現在圓形工件數字輸入框中、477出現在“實際所需帶長”下面的數字框中。如果圓形工件直徑數字輸入錯誤,按CR鍵即可清除,然后重新輸入150。
在“系統主菜單”界面中觸摸“異形或方形工件數字輸入框”,即可彈出“數字鍵盤小界面”。
按數字鍵600確認(按ENT), “數字鍵盤小界面”即可消失在“系統主菜單”界面,工件周長 600即可出現在異形或方形工件數字輸入框中。如果工件周長數字輸入錯誤,按CR鍵即可清除,然后重新輸入600。
此時雖然工件周長 600出現在異形或方形工件數字輸入框中,但“實際所需帶長”下面的數字框中的數字并沒有變動。
牢記如果“實際所需帶長” 下面的數字框中的數字沒有變動,機器是不會識別異形工件的輸入,要想被機器識別必須按帶長確認鍵。
按帶長確認鍵后,606即可出現在“實際所需帶長”下面的數字框中,同時異形工件即可換算出工件直徑191并出現在圓形工件數字輸入框中。
此時初始參數設定完畢,待膠鍋溫度達到設定溫度,即可進入封邊調試工作。首先將“封邊速度選擇按鈕”調整到低速,按封邊機“啟動”按鈕,開啟封邊機。通過試封邊對上述一系列參數進一步地調整,最終修正出封邊帶實際所需帶長,方可投入正常工作。如果工件過大,封邊機工作臺不能滿足封邊作業要求,則打開真空發生器旋鈕閥,開啟真空吸盤轉臂機構,對大型工件進行封邊作業。
